Dieser Bericht steht im Zusammenhang mit dem Vortrag des Kommandeurs des VersBtl 131, Oberstleutnant Sven Heidel, anlässlich der Informationsveranstaltung Blauer Bund e.V. im November 2023.
Das Versorgungsbataillon 131 befindet sich mit seinen drei VersKp an den Standorten Bad Frankenhausen, Gotha und Bad Salzungen. Durch sie werden Verbände der PzGrenBrig 37 schwerpunktmäßig in Thüringen sowie Sachsen versorgt und in ihren Übungsvorhaben unterstützt. Durch die 2024 stattfindende Umstrukturierung zur Division 2025 erweitert sich dieser Raum von Augustdorf mit PzGrenBtl 212 bis nach Weiden mit ArtBtl 375.
Bis zur Mitte kommenden Jahres befindet sich VersBtl 131 parallel in der Verpflichtung NRF/VJTF (L) 2022 – 2024. Als solches existiert es „all in“ als MN CSSBn in einer Parallelstruktur mit Anteilen 5./VersBtl 4 aus Pfreimd sowie belgischen, niederländischen und norwegischen VersKp, um die logistische Unterstützung des MN Verbandes bei Übungen und im Ernstfall sicherzustellen.
Die bereits erwähnte Umstrukturierung Div 2025 führt zu einer Reduktion des Instandsetzungspersonals VersBtl 131 zu Gunsten der Logistischen Ebene 1 (LogE 1) der verbrauchenden Truppenteile (VTT). Zugleich wird die Zielstruktur auf den SPz Puma angepasst, wobei die Fähigkeit SPz Marder deutlich länger erhalten bleiben muss. Neben einem Brain-Drain aufgrund des Antriebs von Soldaten heimatnah eingesetzt zu werden, welche zugleich fähigkeitsfremd versetzt werden und aufgrund der Notwendigkeit neuzuversetzte Soldaten auszubilden, wird es zu einem Ausbildungsstau und voraussichtlich jahrelangen Fähigkeitsvakanzen innerhalb VersBtl 131 kommen. Kurzfristig lassen sich diese bei Übungen durch Kommandierungen von befähigten Soldaten innerhalb PzGrenBrig 37 ausgleichen. Dabei zeigt sich, dass aufgrund der Reduktion und Mehrfachbefähigung des InstPers für SPz diese von erheblicher dienstlicher Belastung betroffen sind. Die neue Struktur beinhaltet drei InstGrp SPz mit insgesamt 24 Soldaten, welche für drei unterschiedliche Bataillone mit SPz Marder und Puma verantwortlich sind. Gerade bei dem logistisch noch nicht vollständig versorgbaren SPz Puma zeigen sich erhebliche zeitliche Belastungen bei Instandsetzungsarbeiten und der Beschaffung von Ersatzteilen.
Zukünftig besteht die Absicht seitens BMVg eine deutliche Steigerung auf 600 Stunden pro Jahr und pro Soldaten der Inst AIH an HIL-Gerät an den Standorten der LogBtl und VersBtl durchzuführen. Hierbei zeigen sich für VersBtl 131 zwei Herausforderungen: Die Steuerung von HIL-Gerät gemäß den gestellten Bedarfen ist zu gering und gleichzeitig sind die eigenen Kräfte überwiegend bei der Unterstützung von Übungen gebunden, was mit Überstunden und Freistellungen vom Dienst kompensiert werden muss, wodurch weniger AIH am Standort (ca. 500 Stunden) möglich ist.
Das Grundbetriebslager VersBtl 131 ist durchschnittlich zur Hälfte ausgelastet. Eine Sofortauslieferungsqoute von ca. 35% wird erreicht und kann durch Lageroptimierung und Identifizierung von Schnelldreher, insbesondere im Tagesgrundbetrieb und bei den logistischen Unterstützungen auf Übungen, weiter verbessert werden. In Übereinstimmung mit dem Auftrag NRF/VJTF (L) 2022 – 2024 bewirtschaftet VersBtl 131 darüber hinaus ein zusätzliches VJTF-Lager. Herausfordernd dabei ist, dass enorme Transport- und Lagerkapazitäten benötigt werden, welche sich direkt auf die Flexibilität und Schnelligkeit des MN CSSBn auswirken. Im Grundbetrieb muss zusätzlich auf die MHD geachtet werden, sodass im Falle eines Einsatzes der gesamte Bestand an Ersatzteilen nutzbar ist. Die fehlende Verfügbarkeit bestimmter Artikel, welche auch in der Industrie nicht verfügbar sind, wird sich in einem aktiven Bedrohungsszenar nachteilig auf die Einsatzbereitschaft der NRF/VJTF auswirken. Aufgrund der Breite des Spektrums an möglichen Großbaugruppen, Radbaugruppen und Kettenkomponenten sowie der begrenzten Lager- und Transportkapazität der UE der VersKp, können diese nur in einer begrenzten Menge mitgeführt werden. Eine Folgeversorgung wäre bei Verbrauch teilweise sofort notwendig. Zusätzlich erschwerend kommt hinzu, dass Teile des vorgegebenen Mengengerüstes nicht schlüssig sind. Es wurden Kettenpolster für KPz und Bremsbelege für SLT in unlogischer Menge hinterlegt (Bsp.: drei Bremsbelege SLT). Eine Mengenerhöhung zur Behebung der Mängel wurde auf dem Dienstweg beantragt und in Teilen genehmigt.
Im Bereich Transport führt die Notwendigkeit der Nutzung von Begleitfahrzeugen „BF-4“ in Teilen der Bundesrepublik zu Problemen, da diese nicht in ausreichender Menge verfügbar sind und Personal bisher nicht ausgebildet werden konnte. Erschwerend sind für die Beantragung und Planung von Marschstrecken die Ausmaße der Neusysteme. Der UTF mit Container erreicht Höhen von über 4m, während der SPz Puma in der VJTF-Konfiguration eine Breite von über 4m hat. Gepaart mit erheblichen Antragszeiten und äußerst ausführlichen Bescheiden muss häufig auf zivile Speditionsunternehmen zurückgegriffen werden, um kurzfristige Transportbedarfe zu bedienen.
Zusammenfassend kann gesagt werden, dass die logistische AIH ein komplexes Waffensystem ist, das getreu dem Motto des VersBtl 131 nur „gemeinsam stark“ erfolgreich bedient werden kann.
Eine große Variantenvielfalt an Landsystemen bei zum Teil kleinen Stückzahlen bringt große Herausforderungen für die Ausbildung der Instandsetzer mit sich. Durch die Nutzung moderner Technologien von 3D-Animationen über Mixed Reality bis hin zum Einsatz von Fehlersimulatoren komplexer Systeme stellt die Technische Schule des Heeres eine qualitativ hochwertige, zukunftsfähige Ausbildung sicher.
Dieser Artikel ist erstmals erschienen in Europäische Sicherheit und Technik, Ausgabe 12/2022.
Die Technische Schule des Heeres (TSH) in Aachen ist das Kompetenzzentrum für die technische Ausbildung an Landsystemen der Bundeswehr. Sie führt neben den system- und gerätespezifischen technischen Trainings im Rahmen der Individual- und Führerausbildung auch die zivilberufliche Weiterbildung für das Instandsetzungspersonal der Streitkräfte durch.
Unteroffiziere der Instandsetzungstruppe werden in der Fachschule des Heeres für Technik (FSHT), die zur Technischen Schule des Heeres gehört, zu Industrie- bzw. Handwerksmeistern ausgebildet. Hierbei erfordern die im Rahmen der zivilen Ausbildungen stetig steigenden technischen Anforderungen der Industrie und der Streitkräfte eine ständige Optimierung der Ausbildung. Die hierfür an der Technischen Schule des Heeres eingeführte vielfältige simulatorgestützte und digitalisierte Ausbildung trägt diesen Erfordernissen Rechnung.
Digitalisierung der Ausbildung
Um die theoretische und praktische Ausbildung an der Technischen Schule des Heeres attraktiv und zukunftsorientiert zu gestalten, wurde an der Schule ein Gesamtkonzept zur Digitalisierung der Ausbildung entwickelt und etabliert. Dieses Konzept ist an die aktuellen Anforderungen der zivilen Wirtschaft und der Bundeswehr angepasst. Es basiert auf Handlungsorientierung und weitreichender Digitalisierung. Die Bildungsträger in der Meisterausbildung an der Fachschule des Heeres für Technik sind die Handwerks- sowie die Industrie- und Handelskammer. Sie unterstützen diese moderne Entwicklung in vollem Umfang. So wird gewährleistet, dass an der Heeresschule ausgebildete Meister über aktuelles Wissen verfügen, welches ihnen nach der Bundeswehrzeit eine hervorragende Ausgangsposition für den zivilen Arbeitsmarkt verschafft. Gleichzeitig bleibt die heutige Landsystemtechnik der Bundeswehr trotz zunehmender Komplexität zuverlässig beherrschbar.
Um dieses Konzept umsetzen zu können, sind u. a. Ausbilder, Dozenten und Trainingsteilnehmer mit modernen Tablets ausgestattet. Zusätzlich stehen für die Ausbildung Smart-Board-Varianten zur Verfügung. Basierend auf dem Lernmanagementsystem „moodle“ als Lernplattform erfolgt auch die Nutzung unterschiedlicher digitaler Simulationsprodukte über das Aus- und Fortbildungsportal der Bundeswehr. Dies ermöglicht eine hohe Flexibilität und Vielfalt in der Ausbildungsgestaltung. Einerseits werden Hard- und Softwarekomponenten zur Ergänzung der Präsenzausbildung und im Rahmen des Selbststudiums zur Stoffvertiefung genutzt. Andererseits eröffnen sie Möglichkeiten zur Durchführung von Distanzschulungen. Trainingsteilnehmer und Lehrpersonal können die Ausbildung an technische Möglichkeiten angepasst ortsunabhängig durchführen und gestalten. Nebenbei besteht auch die Möglichkeit für Dozenten,per Video in einem Hörsaal präsent zu sein, wodurch Zeit und Kosten eingespart werden können. Gerade die letzten Jahre unter den pandemiebedingten Einschränkungen haben die Vorteile dieser Form des Lehrens und Lernens deutlich aufgezeigt.
Grenzen sind hierbei allerdings insoweit gesetzt, als dass die praktische Ausbildung am Gerät, also das praktische „Anfassen des Problems“ nicht vernachlässigt werden darf. Die Haptik und die Fertigkeiten im Umgang mit den Werkzeugen und Geräten über das digitale Training hinaus ist und bleibt von entscheidender Bedeutung für eine wirksame, handlungsorientierte Ausbildung, gerade in der Instandsetzung.
Die Nutzung digitaler Simulationsprodukte ermöglicht durch eine gezielte Visualisierung eine bessere Erfassung komplexer technischer Vorgänge und Abläufe. Das so erreichte Systemverständnis ist die entscheidende Voraussetzung für eine zielgerichtete Fehlerlokalisierung und Fehlerbehebung an Schadgerät innerhalb kürzester Zeit. Allerdings ergänzen digitale Simulationsprodukte und Realsystemsimulatoren die technische Ausbildung am Originalgerät, ersetzen sie aber nicht. Die Priorität in der Ausbildung liegt weiterhin beim praktischen, auch drillmäßigen Handeln, um auch unter Stress wie z. B. in Gefechtssituationen bestehen zu können.
3D-Explosionsdarstellung eines Höhenrichtantriebs des Kampfpanzers Leopard 2
Daher sind Simulationen ein unverzichtbarer Bestandteil der Ausbildung an der Technischen Schule des Heeres. Sie werden bei der technischen Individualausbildung seit Jahrzehnten genutzt und stetig weiterentwickelt. Die Spannbreite reicht von der Nutzung digitaler Simulationsprodukte am Computer bis zu komplexen Nachbauten von Realsystemen.
Visualisierung und Animation von 3D bis AR/VR
Das an der Technischen Schule des Heeres etablierte MAT-Autorenteam (Moderne Ausbildungstechnologie) besitzt die Kompetenz, technische Ausbildungsinhalte durch 3D-Software so zu visualisieren und physikalisch richtig zu animieren, dass diese anschließend digital in der Ausbildung genutzt werden können. Das bedeutet, dass technische Bewegungsabläufe, aber auch funktionale Abhängigkeiten gezielt dargestellt werden können.
Darüber hinaus werden durch das Autorenteam moderne Ausbildungshilfsmittel von Tablets bis MR-Brillen erprobt und deren Nutzen für die technische Ausbildung bewertet. Mixed Reality (MR) umfasst hierbei die Technologien der Augmented Reality (AR) und des Virtual Reality (VR).
Eine besondere Form von simulationsgestützter Ausbildung wird aktuell im Rahmen der Ausbildung am Brückenlegepanzer Leguan angewandt. Hierbei werden die Möglichkeiten eines der modernsten, derzeit in der Industrie verfügbaren technischen Ausbildungshilfsmittels genutzt: Durch Rückgriff auf Anwendungen der erweiterten Realität (AR) werden komplexe technische Vorgänge, welche bauartbedingt von außen nicht sichtbar im Verborgenen ablaufen, für die Ausbildung aufbereitet, digital animiert und in das Sichtfeld des Trainingsteilnehmer an der richtigen Stelle des Originalsystems eingeblendet. Beispielsweise wird das hydraulische System zur Ansteuerung des Brückenantriebs des Leguan am Realsystem visualisiert. Hierdurch werden die Ausbilder befähigt, Ausbildungsthemen des Brückenantriebs effektiv zu behandeln, ohne das Gerät zerlegen zu müssen oder es zerlegt in der Präsenzausbildung vor Ort verfügbar zu haben.
Anwendung Augmented Reality beim Brückenlegepanzer Leguan
Mittels MR-Brillen werden durch eine überlagerte Simulation der hydraulischen Vorgänge Bewegungsabläufe der Legebrücke auf das reale Fahrzeug projiziert und so verdeckte Abläufe und Mechanismen realitätsgetreu virtuell dargestellt. Diese Verbindung von realem Fahrzeug und der Überlagerung mit virtuellen Elementen wird als erweiterte Realität (AR) bezeichnet. Darüber hinaus erfolgt eine Bearbeitung weiterer technischer Ausbildungsthemen des Brückenlegepanzers auch ohne Vorhandensein des realen Fahrzeugs. In diesem Fall wird zusätzlich zur Visualisierung, beispielsweise des hydraulischen Systems, das gesamte restliche Fahrzeug im Raum dargestellt und animiert. Würde neben der umfänglichen Visualisierung des gesamten Fahrzeugs auch der Raum visualisiert, würde dies als virtuelle Realität (VR) bezeichnet werden. Augmented Reality, Virtual Reality und deren Kombination Mixed Reality bieten völlig neue Ansätze, um Inhalte der technischen Ausbildung zu realisieren und zu ergänzen. Durch die Nutzung dieser Möglichkeiten an der Technische Schule des Heeres kann auf individuell unterschiedliche Lernfortschritte der Teilnehmer künftig noch flexibler reagiert werden.
Simulatoren als Nachbauten von Realsystemen
An der Heeres-Technik-Schule werden bereits seit Anfang der 1980er-Jahre Nachbauten von Realsystemen in der Ausbildung eingesetzt. Hier erfolgte z. B. die Einführung komplexer Ausbildungssimulatoren für den Turmbetrieb sowie für das Fahrgestell des Kampfpanzers Leopard 2. Der Turmsimulator bietet die Möglichkeit, Systemzustände und Systemfehler für verschiedene Szenarien zu simulieren. Somit ist man beispielsweise in der Lage, die komplexen Funktionen in der vollstabilisierten Waffenanlage während einer Geländefahrt umfänglich darzustellen. In Verbindung mit dem Einsatz von fehlerbeschalteten Baugruppen wird über ein breites Funktionsspektrum hinweg eine intensive Ausbildung im Bereich der Taxonomie zur Lokalisierung von sogenannten statischen und dynamischen Fehlern ermöglicht. Dadurch wird ein hoher Grad an Systemverständnis gefördert, der Simulator ersetzt das Vollsystem.
Frame Electric System – Ausbildungssimulator für die Technik des Ungeschützten Transportfahrzeugs
Ein weiteres Beispiel eines bei der Meisterausbildung genutzten Ausbildungssimulators ist FELS (Frame Electric Systems). Seit 2021 wird der UTF-Simulator (Ungeschütztes Transportfahrzeug) der Firma Rheinmetall MAN Military Vehicles an der Schule in Aachen genutzt.
Ein richtungsweisender Vorteil des Systems ist die hohe Verfügbarkeit in der täglichen technischen Ausbildung. Dieser auf einer rollfähigen Stahlträgerplattform installierte Simulator ist flexibel und 24/7 uneingeschränkt nutzbar. Er unterliegt nicht der durch wiederkehrende technische Prüfungen eingeschränkten Nutzbarkeit eines realen Fahrzeugs. Darüber hinaus werden Materialermüdungen der Peripherie infolge zahlreicher Ein- und Ausbauten und Zerlegearbeiten der Baugruppen während der Ausbildung durch Fehlerbeschaltungen und Funktionssimulationen signifikant reduziert. Die praktische Ausbildung der Kraftfahrzeugtechnikmeister erfolgt in einem kompetenzorientierten Ausbildungsansatz. Dabei ergibt sich für die Trainingsteilnehmer nach einer Fehlermeldung des Nutzers die Aufgabe, handlungsorientiert selbstständig Prüfschemata anzuwenden und somit eine zielgerichtete Fehlerlokalisierung an einem defekten Fahrzeug durchzuführen.
Der neu eingeführte FELS ermöglicht die Fehlersimulation mittels vernetzter Bauteile und einer mobilen Workstation. Der Trainer bietet somit eine schnelle, umfangreiche, reproduzierbare und präzise Fehlersimulation für die technische Ausbildung am UTF. Alle für die Funktionalität und Ausbildung notwendigen Komponenten (Motorsteuerung, Getriebesteuerung, Beleuchtung, Klimaanlage, Standheizung und Druckluftbremsanlage) sind in FELS integriert und didaktisch zweckmäßig angeordnet.
FELS verfügt über die gesamte elektrische und pneumatische Anlage des Ungeschützten Transportfahrzeugs. Der Trainer bildet die Funktionsweise und Steuerung aller Subsysteme des Gesamtsystems ab.
Für die Fehlersimulation lassen sich systemseitig bis zu 75 elektronische und bis zu sieben pneumatische Fehler schalten. Kombinationen mehrerer Funktionsfehler ermöglichen eine fast unbegrenzte Erweiterung der für die Ausbildung notwendigen Schadensbilder. Zudem sind alle Schäden verlässlich reproduzierbar.
Über eine OBD-Schnittstelle (On-Board- Diagnose) können vollumfänglich Messsignale der Fahrzeugsensorik, der Steuergeräte und der Datenübertragung der einzelnen Bussysteme diagnostiziert werden. Dazu kann das Diagnosesystem MAN-CATS III, das in der realen Instandsetzung in der Truppe ebenfalls angewendet wird, mit dem Simulationstrainer verbunden werden. Somit werden die Trainingsteilnehmer optimal auf die Praxis vorbereitet. Zwei 80‘‘ große Smart-Boards zur visuellen Darstellung von Schaltplänen ermöglichen eine Ausbildung im Gruppenrahmen.
Ausbildungsstation UTF mit Ausbildungssimulator Frame Electric System
Ausblick
Der hohe Anspruch der Technischen Schule des Heeres an eine moderne, attraktive und zukunftsorientierte Ausbildung erfordert eine ständige Bewertung neuer, in der Ausbildung nutzbarer Verfahren. Den Möglichkeiten einer simulationsbasierten und netzwerkgestützten Ausbildung – auch und speziell im internationalen Rahmen – wird dabei besondere Beachtung geschenkt. Hier besteht insbesondere bei Systemen mit steigender Komplexität weiteres Innovationspotenzial.
Allerdings muss neben den hohen Kosten der Entwicklung derartiger Systeme auch immer berücksichtigt werden, dass Simulatoren niemals die praktische Ausbildung am Gerät vollends ersetzen können. Das Handwerk der Instandsetzung muss zu einem großen Anteil auch Handwerk bleiben.
In der technischen Ausbildung an der Technischen Schule des Heeres tragen moderne Ausbildungstechnologien einschließlich der simulatorgestützten Anteile zunehmend dazu bei, die Trainingsteilnehmerzeitgemäß und didaktisch geschickt auf zukünftige Anforderungen in den Streitkräften und auf dem zivilen Arbeitsmarkt effizient vorzubereiten.
Text: Major Jörg Eutin, Stabshauptmann Frank Schmitt, Hauptmann Enrico Hansen und Hauptmann Raik Rieger, Technischen Schule des Heeres.

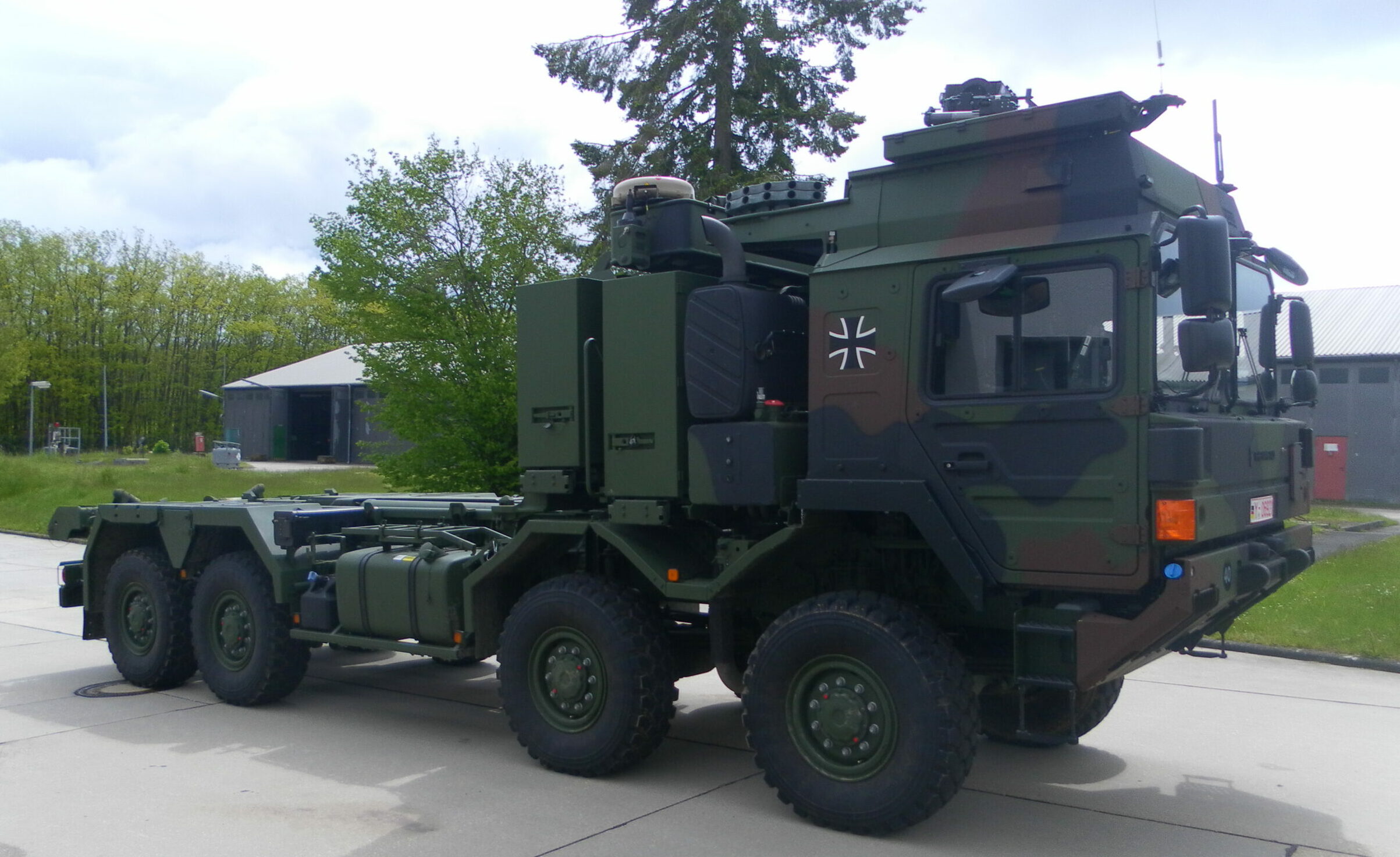

Bei der Fahrzeugfamilie WLS ZLK 15t mil gl handelt es sich um ein geschütztes und ungeschütztes Wechselladersystem, auf der Basis des UTF mil ZLK 15t zum Transport von Wechselladerpritschen, 20ft Funktionscontainern und 20ft Standardcontainern über die standardisierten ISO-Schnittstellen.
Die ersten Fahrzeuge wurden bereits im IV. Quartal 2021 ausgeliefert. Die neuen geschützten Lkw ergänzen die bereits eingeführten Lkw 15t mil gl MULTI A4 FSA. Die ungeschützten Lkw sollen die älteren Lkw 15t mil gl MULTI A1.1 ersetzen.
Das neue Wechselladersystem ist zum Selbstschutz für die Aufnahme einer fernbedienbaren Waffenstation und der Wirkmittelwurfanlage ROSY (dient u.a. zum Verschießen von Nebelmitteln) vorbereitet. Darüber hinaus sind die Fahrzeuge zur Aufnahme von modernen Kommunikations- und Führungsausstattungen mit den dazu notwendigen Komponenten vorgerüstet.
Der Wirkmittelwerfer ROSY auf dem geschützten Fahrerhaus
Im Herbst 2022 wurde durch den Bereich Technik/Logistik, Dezernat U die TLEP (Technisch-logistische Einsatzprüfung) am neuen Lkw 15t mil gl MULTI 2 (alt WLS) geschützt durchgeführt. Da die Fahrzeuge zur Integration diverser Gerätesätze vorgesehen sind, waren im Rahmen der TLEP die Dezernate F (Fm und Füm), S (Klima und ABC-Schutz) und W (Waffenstation) bei der Durchführung der TLEP maßgeblich beteiligt. Aufgrund der bis zu 85%-igen Baugleichheit zum UTF mil ZLK 15t und der zum LKW 15t mil gl MULTI A4 FSA lediglich leicht modifizierten Wechselladereinrichtung, wurde nur eine ergänzende Untersuchung (Delta-Anteil) an der geschützten Variante durchgeführt. Dabei wurde unter anderem anhand der handelsüblichen Dokumentation und Vorabversionen von Datenmodulen der interaktiven elektronischen technischen Dokumentation, die Instandhaltbarkeit durch militärische Instandhaltungskräfte überprüft und bewertet. Zudem wurden abschließende Erkenntnisse zur Diagnosefähigkeit, Prüfbarkeit, Ausbildung der militärischen Instandhaltungskräfte und zur technischen Materialprüfung gewonnen.
Anschlagversuch Hebegeschirr der Fa. Tiger am geschützten Fahrerhaus
Erkenntnisse aus der TLEP:
Die technische Gleichheit zum UTF mil ZLK 15t wird die Versorgung und Logistik erheblich erleichtern. Unterschiede gibt es unter anderem bei dem geschützten Fahrerhaus der Firma RMMV, dem Heckunterfahrschutz und der elektro-hydraulischen Fahrerhauskippvorrichtung in der geschützten Variante. Die Beschaffung eines neuen eigenständigen Sonderwerkzeugsatzes ist nicht erforderlich. Vielmehr sind die wenigen zusätzlichen Sonderwerkzeuge als Ergänzungssatz in Verbindung mit dem bereits in großer Stückzahl eingeführten Sonderwerkzeugsatz UTF für die Instandhaltung ausreichend. Die Prüf- und Diagnosefähigkeit ist durch den Einsatz eines internen Prüfsystems und des Diagnosesystems MAN Cats III sichergestellt. In der zur TLEP bereitgestellten Dokumentation waren inhaltliche Mängel vorhanden die noch nachzuarbeiten waren. Die Bereiche Klimatechnik, Anteile der technischen Materialprüfung und Wirkmittelwurfanlage ROSY waren hierbei besonders betroffen.
Das Wechselladersystem ZLK 15t mil gl ungeschützt
In der abschließenden Bewertung ist eine umfängliche Instandhaltung durch militärische Kräfte, nach Umsetzung der im Rahmen der TLEP gewonnenen Erkenntnisse und gestellten Änderungsforderungen, möglich. Als Gesamtergebnis bleibt festzuhalten, dass der neue Lkw 15t mil gl MULTI 2 aufgrund der technischen Gleichheit zum UTF mil ZLK 15t insgesamt gesehen gut instandhaltbar ist.
Text und Bilder: TSH, Bereich Techn/Log, Dez U, OStFw Martin Coersten
Schlüsselübergabe für Wechselladersysteme (WLS) und Auslieferung des 3.000sten Ungeschützen Transportfahrzeugs (UTF) an die Bundeswehr
Rheinmetall MAN Military Vehicles setzt die Erfolgsgeschichte bei den Logistikfahrzeugen für die Bundeswehr fort. Im Rahmen eines Festakts in München übergaben der Vorsitzender der Geschäftsführung der Rheinmetall MAN Military Vehicles GmbH, Michael Wittlinger, und der Vorstandsvorsitzende der Rheinmetall AG, Armin Papperger, zusammen mit dem Abteilungsleiter Land-Unterstützung des Bundesamtes für Ausrüstung, Informationstechnik und Nutzung der Bundeswehr (BAAINBw), Erster Direktor beim BAAINBw Jan Gesau, offiziell den Schlüssel für die neue Generation der Wechselladersysteme an die deutschen Streitkräfte – vertreten durch den Kommandeur des Logistikkommandos und General Bundeswehrlogistik, Generalmajor Gerald Funke, Brigadegeneral Frank Schmitz, Abteilungsleiter Planung im Kommando Streitkräftebasis sowie Brigadegeneral Dr. Thomas Czirwitzky als Vertreter des Amtes für Heeresentwicklung.
Zugleich wurde die Übergabe des 3.000sten Exemplars der Ungeschützten Transportfahrzeuge an die Bundeswehr gefeiert. Dass es sich bei den Logistikfahrzeugen um ein Vorzeigeprojekt handelt, bei dem Politik, Streitkräfte und Industrie erfolgreich zusammenwirken, kam auch durch die Anwesenheit weiterer hochrangiger Besucher aus Politik, Bundeswehr und Partnerunternehmen zum Ausdruck. So nahmen an dem Festakt unter anderem der Bayerische Staatsminister des Innern, Joachim Herrmann, MdL, der stellvertretende Vorsitzende des Verteidigungsausschusses des Deutschen Bundestages, Henning Otte, MdB, sowie Karsten Klein, MdB, Obmann im Haushaltsausschuss, und Bernhard Loos, MdB, aus dem Wirtschaftsausschuss des Bundestages teil.
Im Juni 2020 hatte die Bundeswehr mit der Rheinmetall MAN Military Vehicles (RMMV) einen bis 2027 angelegten Rahmenvertrag zur Lieferung von bis zu 4.000 Wechselladersystemen (WLS) geschlossen. Die neuen WLS-LKW setzen auf der erfolgreichen Familie der Ungeschützten Transportfahrzeuge (UTF) auf.
Kernausstattung der WLS ist das von der Firma Hiab entwickelte Hakenladegerät. Damit lassen sich die in die Bundeswehr eingeführten austauschbaren Ladungsträger ohne weitere Umschlagmittel in nahezu jedem Gelände aufnehmen und absetzen. Alternativ können die Fahrzeuge auch eine Wechselpritsche oder einen Container über die standardisierten 20 Fuß ISO-Schnittstellen transportieren.
Ein großer Teil der WLS-LKW der Bundeswehr wird über eine geschützte Kabine verfügen. Mit den so ausgestatteten WLS wird sich die Überlebens- und Durchhaltefähigkeit sowie die taktische Flexibilität der logistischen Einheiten und Verbände erheblich erhöhen.
Die WLS sind ein wichtiger und maßgeblicher Bestandteil der durch die Bundeswehr gestellten NATO-Speerspitze Very High Joint Readiness Task Force VJTF 2023. Im März dieses Jahres hat bei der Bundeswehr mit den ersten geschützten WLS der reguläre „Fahrschulbetrieb“ für die Militärkraftfahrer begonnen.
Die Ungeschützte Transportfahrzeug-Familie trägt bereits seit einigen Jahren zur Leistungsfähigkeit der logistischen Einheiten und Verbände der Bundeswehr bei. Im Juli 2017 beauftragte die Bundeswehr Rheinmetall MAN mit der Lieferung ihrer neuen Familie „UTF mil gl in den Zuladungsklassen 5t und 15t“.
„Die UTF sind ein Vorzeigeprojekt, welches gerade im Beschaffungswesen neue Wege bereitet hat“, so Michael Wittlinger. „Hier gab es erstmals flexible Rahmenverträge mit hoher Stückzahl. Über das Corona Konjunkturpaket wurden zusätzliche Fahrzeuge abgerufen und geliefert. Bis Anfang Mai wurden 3.000 Fahrzeuge an den Kunden übergeben – und damit fast 1.000 Stück mehr, als im gesamten ursprünglichen Rahmenvertrag bis zum Jahre 2024 vorgesehen waren. Damit liegt die RMMV bei diesem Vorhaben nicht nur im, sondern vor dem Zeitrahmen.“
Auch Armin Papperger betonte in seiner Ansprache die hohe Bedeutung der WLS und UTF für das Unternehmen. „Beide Projekte aus dem Bereich der Logistikfahrzeuge sind nicht nur in technischer Sicht eng miteinander verwoben. Sie zählen zu unseren Leuchtturmprojekten. Die Vorhaben WLS und UTF zeigen zudem, dass sich Rüstungsprojekte in vorbildlicher Art und Weise realisieren lassen. Der Erfolg ist das Ergebnis einer engen und vertrauensvollen Zusammenarbeit zwischen Parlament, Streitkräften und Industrie – dafür gilt allen Beteiligten großer Dank!“
Ein großer Teil der Wertschöpfung bei WLS und UTF – über 75 Prozent – erfolgt in Deutschland. In enger Abstimmung mit der Bundeswehr hat RMMV die Lieferkapazität bei den UTF auf 1.000 Fahrzeuge pro Jahr aufgebaut. Vor dem Hintergrund, dass sich die logistischen Transportkapazitäten weiter erhöhen und mehr Fahrzeuge benötigt werden dürften, wird die Produktionskapazität für die Bundeswehr weiter ausgebaut. Insbesondere für die WLS-LKW hat sich RMMV ebenfalls darauf eingestellt, die Liefermengen schon kurzfristig im Jahr 2022 stark zu erhöhen. Rheinmetall MAN bleibt somit ein starker, leistungsfähiger und verlässlicher Partner der Bundeswehr und hält – wie während der Corona-Pandemie und jetzt in der Ukraine-Krise ersichtlich – seine Lieferfähigkeit trotz schwierigster Bedingungen aufrecht.
Sowohl die WLS als auch die UTF basieren auf der robusten HX-Fahrzeugfamilie der RMMV. Von vornherein auf militärische Nutzung ausgelegt, zeichnen sie sich durch hohe Mobilität auch in schwerem Gelände aus. Die hohe weltweite Verbreitung der HX-Fahrzeugfamilie bringt gerade im Hinblick auf multinationale Einsätze große Vorteile bei Interoperabilität und Logistik. Aktuell gehören unter anderem Großbritannien, Australien, Neuseeland, Norwegen, Schweden, Österreich, Ungarn und Dänemark zum Nutzerkreis. Die RMMV will die Erfolgsgeschichte der Logistikfahrzeugprojekte gemeinsam mit der Bundeswehr und den Partnerstreitkräften, die die bewährten HX-Fahrzeuge ebenfalls nutzen, fortführen.
Die Bundeswehr erneuert ihre Transport-LKW (Lastkraftwagen). Bis zu 4.000 Wechselladersysteme – kurz WLS – kann die Bundeswehr in den nächsten Jahren erhalten. Im Sommer 2020 wurden 540 dieser speziellen LKW bei der Industrie beauftragt. 230 Fahrzeuge sind davon in einer geschützten Version geplant. Die ersten fünf geschützten und hochmobilen WLS wurden kürzlich an die Truppe übergeben. Nach der Übernahme begann umgehend die Ausbildung der Fahrlehrerinnen und Fahrlehrer auf den geschützten Fahrzeugen.
Ersterscheinung Juni 2021 im Mittler Report Verlag, Wehrtechnischer Report „Mobilität für Landstreitkräfte“
Mobilität zu Lande ist nahezu in allen Streitkräften ein zentraler Faktor bei der Entfaltung militärischer Fähigkeiten. Das gilt auch und gerade für die Bundeswehr.
Der Einsatz zu Lande steht im Mittelpunkt zahlreicher denkbarer Szenarien. Dabei steigen seit einigen Jahren die Anforderungen und Stückzahlen, mit denen die deutschen Streitkräfte planen müssen. Ursächlich dafür ist die Re-Fokussierung auf die Landes- und Bündnisverteidigung, die nach Jahren der Krisen- und Konfliktprävention im Rahmen von personell und materiell überschaubaren Auslandseinsätzen wieder im Zentrum der Überlegungen steht.
Konzept Landmobilität
Nunmehr dreht es sich planerisch darum, wieder die moderne, landgebundene Mobilität der gesamten, wohlbemerkt auch noch aufwachsenden Bundeswehr zu erreichen.
Zentraler Akteur auf dem Weg zur Realisierung dieser ambitionierten Zielvorstellung ist die Ständige Arbeitsgruppe Landmobilität, welche einschlägige Kompetenz aus dem Verteidigungsministerium, dem Planungsamt der Bundeswehr, dem Bundesamt für Ausrüstung, Informationstechnik und Nutzung (BAAINBw), dem Einsatzführungskommando der Bundeswehr sowie den militärischen und zivilen Organisationsbereichen bündelt. Die Ständige Arbeitsgruppe Landmobilität ist das Gremium, in dem planerische Vorgaben, vor allem aus den aufeinander folgenden Fortschreibungen des Fähigkeitsprofils der Bundeswehr, in ihrer Gesamtheit harmonisiert und umgesetzt werden. Wie Landmobilität überhaupt zu gestalten ist, ergibt sich aus dem seit 2019 erarbeiteten Konzept Landmobilität. Das Konzept beschreibt die qualitative Grundlage der Landmobilität und definiert vier Handlungsfelder: Kraftstoffresilienz, Trennung von Funktionalität und Mobilität, Automatisierung und unbemanntes Fahren sowie Schutz.
Arbeitsschwerpunkte
Trennung von Funktionalität und Mobilität
Aktuell steht insbesondere die Trennung von Funktionalität und Mobilität im Fokus der Arbeitsgruppe. Funktionalität bedeutet in diesem Zusammenhang die Fähigkeit, eine bestimmte Aufgabe im engeren Sinn erfüllen zu können. Diese Fähigkeit wird oft durch sogenannte Rüstsätze generiert. So wird beispielsweise im Rahmen der ABC-Abwehr die Fähigkeit, Wasser für die Dekontamination von Personen einzusetzen, durch einen Rüstsatz gewonnen. Genauer, durch einen Wassertank mit einem Fassungsvermögen von 2.000 Litern. Damit dieser Wassertank zu seinem Einsatzort gelangen kann, ist ein Anhänger erforderlich und natürlich ein Fahrzeug, das diesen Anhänger zieht. Insgesamt verfügt die Bundeswehr über mehr als 800 Arten von Rüstsätzen, die sich, abgesehen von den durch sie bereitgestellten Fähigkeiten, nicht zuletzt durch die Art der Verbindung mit dem Fahrzeug unterscheiden. Je nach dem Grad der Flexibilität dieser Verbindung ist hier zwischen „verlastet“, also leicht vom Fahrzeug zu trennen, „verbaut“, im Sinne einer prinzipiell auf längere Zeiträume angelegten Zusammenführung von Funktionalität und Mobilität sowie „untrennbar verbunden“ zu unterscheiden.
Um der Bundeswehr eine breit gefächerte Nutzung ihrer Rüstsätze zu ermöglichen, kommt es darauf an, viele Rüstsätze mit unterschiedlichen Fahrzeugen von einem Ort an den anderen verbringen zu können, also die starre Bindung an ein bestimmtes Einzelfahrzeug und – wenn machbar – an ein bestimmtes Fahrzeugmodell aufzugeben. Wenn also das Fahrzeug A mit einem Getriebeschaden ausfällt, muss es möglich sein, den Rüstsatz mit dem Fahrzeug B zu einem neuen Einsatzort zu bewegen und optimalerweise auch mit einem ganz anderen, vielleicht sogar handelsüblichen Fahrzeugtyp. Das minimiert die Nichtverfügbarkeit bestimmter Fähigkeiten im Einsatz, aber auch im normalen Tagesdienst oder z.B. dem Ausbildungsbetrieb. Auf dem Weg zu diesem Ziel ist die Ständige Arbeitsgruppe Landmobilität dazu übergegangen, standardisierte Schnittstellen zwischen Rüstsatz und Fahrzeug zu definieren und zu planen. Also im Regelfall Container oder Wechselpritschen, in die Rüstsätze aufgenommen und dann vergleichsweise einfach auf Fahrzeuge verlastet werden können. Zu diesem Zweck gilt es, die umfangreiche Rüstsatzlandschaft in Familien einzuteilen, die wiederum für bestimmte Container in Frage kommen – eine planerische Mammutaufgabe, die viel Detailkenntnis und das Hand-in-Hand-Arbeiten zahlreicher Experten erfordert.
Fahrzeugumfänge
Zweiter aktueller Tätigkeitsschwerpunkt der Ständigen Arbeitsgruppe Landmobilität ist, den momentan in der Bundeswehr vorhandenen Fahrzeugpark zu erfassen und planerisch vorzubereiten, wie dieser vielfältige „Fahrzeug-Mix“ zukünftig ausgestaltet werden soll. Diese Zukunft wird bestimmt durch das Fähigkeitsprofil der Bundeswehr, ein fortzuschreibendes und zyklisch weiterzuentwickelndes Dokument, das in drei Zwischenschritten militärpolitische Ambitionen der Bundeswehr, nicht zuletzt mit Blick auf die Ausrüstung und daraus erwachsende Fähigkeiten in qualitativer und quantitativer Hinsicht, beschreibt. Dabei kommt es, beispielhaft und verkürzt mit Blick auf das Heer dargestellt, darauf an, bis 2023 eine Brigade (Zwischenschritt 1), bis 2027 eine Division (Zwischenschritt 2) und bis 2031 ein Korps mit drei Divisionen (Zwischenschritt 3) auszustatten. Ähnlich wie bei der Planung der Rüstsätze bedeutet das, die Fülle der in der Bundeswehr vorhandenen und künftig einzuführenden verschiedenen Fahrzeuge in Bezug auf Schutz, beispielsweise Panzerung, zu klassifizieren (rund 750 unterschiedliche Modelle, dazu über 100 Anhängertypen), diese Modelle den Zwischenschritten zuzuordnen und schließlich die erforderlichen Stückzahlen zu ermitteln.
Die zu betrachtenden Größenordnungen sind beträchtlich: Ausgehend von der Gliederung der Bundeswehr 2016 mit ca. 56.000 Fahrzeugen, sieht der Zwischenschritt 2 für 2027 rund 68.000 Fahrzeuge vor, der Zwischenschritt 3 im Ausblick auf 2031 über 100.000 Fahrzeuge.
In welchem Maße sich die Re-Fokussierung auf die Landes- und Bündnisverteidigung auswirkt, mag allein der Blick auf die Artilleriesysteme verdeutlichen. Deren Anzahl wird sich allein zwischen 2027 und 2031 in etwa verdoppeln. Es bleibt dabei festzuhalten, dass es sich bei den genannten Zahlen um Planungen handelt, mit denen die Arbeitsgruppe versucht den politischen Willen in eine zukünftige Realität zu überführen. Ob diese Planungen Wirklichkeit werden, hängt maßgeblich von den aus dem Bundeshaushalt dafür bereitgestellten Finanzmitteln ab – ein Faktor, der nach momentanem Stand die termingerechte Zielerreichung im Bereich Landmobilität maßgeblich beeinflusst.
Komplexe Dienstleistungen
Ein Weg, die Zwänge komplizierter militärischer Beschaffung und die Knappheit von Haushaltsmitteln in ihrer Auswirkung auf die Landmobilität zu lindern, besteht in der schon seit Jahren praktizierten Nutzung „komplexer Dienstleistungen“ – ein Schlagwort, das hier vor allem die Zusammenarbeit mit dem BwFuhrparkService beschreibt. Der BwFuhrparkService als Unternehmen im Eigentum von Bundeswehr und der Deutschen Bahn stellt den deutschen Streitkräften Dienste wie Fahrzeugleasing und -vermietung sowie Flottenmanagement zur Verfügung. Allerdings ist diese Dienstleistung begrenzt auf handelsübliche bzw. geringfügig umgebaute und an die militärische Nutzung angepasste Fahrzeuge. Das bedeutet, dass die Bundeswehr z.B. keine Gefechtsfahrzeuge über den BwFuhrparkService beziehen kann. Trotz dieser Einschränkung ist das Potential, das im Rahmen der Erreichung der Zwischenschritte des Fähigkeitsprofils genutzt werden kann, immens: Für 2027 ist von etwa 35.000 Fahrzeugen auszugehen, für 2031 mit dem dann erhöhten Anteil an Gefechtsfahrzeugen von rund 41.000 Fahrzeugen. Dabei bietet die Verwendung handelsüblicher Fahrzeuge aus Beständen des BwFuhrparkService nicht nur den Vorteil, durch Verzicht auf kostentreibende Neuentwicklungen Finanzmittel einsparen zu können, sondern auch die Chance, durch eben diesen Verzicht Zeit zu gewinnen mit dem Effekt einer rascheren Verfügbarkeit der Fahrzeuge.
Es ist jedoch notwendig, dass die Nutzer, also die militärischen Organisationsbereiche, das vorgesehene Einsatzszenario genau planen, denn BwFuhrparkService-Fahrzeuge mit ihrer zivil garantierten Wartung und Versorgung sind gemäß Vertragskonstruktion in Konfliktszenarien nur eingeschränkt von Nutzen – weil die Wartung eben von zivilen Dienstleistern in Deutschland selbst durchzuführen ist. Hinzu kommt, das bestimmte, für den Einsatz im Gefecht notwendige Ausrüstungselemente (wie z.B. Kommunikationsmittel) aufgrund ihrer Komplexität in handelsübliche BwFuhrparkService-Fahrzeuge nicht mit vertretbarem Aufwand eingerüstet werden können und somit deren Anbindung an andere Elemente auf dem Gefechtsfeld erschwert würde.
Die Zukunft
Die nächsten Schritte der Ständigen Arbeitsgruppe Landmobilität als zentrale Schnittstelle für die Landmobilität der Bundeswehr sind damit vorgegeben: Nachdem die Bedarfe erfasst und beschrieben wurden, kommt es in den nächsten Monaten und Jahren auf die Umsetzung an. Dabei ist der Bedarf der Bundeswehr in Jahresscheiben möglichst weitgehend zu decken, angepasst an die Haushaltsmittel und Priorisierungen die vorgenommen werden. An dieser Stelle fließen dann auch die anderen Handlungsfelder der Landmobilität, insbesondere die Automatisierung und unbemanntes Fahren sowie Schutz, wieder in die Arbeit der Ständigen Arbeitsgruppe Landmobilität ein.
Autor: Oberstleutnant Dr. Claus Heinrich Gattermann, Referent für Landmobilität im Planungsamt der Bundeswehr.
Bereits im kommenden Jahr stellt die Panzergrenadierbrigade 37 den Hauptteil der Schnellen Eingreiftruppe der NATO (North Atlantic Treaty Organization), der Very High Readiness Joint Task Force (VJTF). Eigentlich sollte das Material von der Brigade selbst kommen. Doch dieses Ziel wird nicht erreicht – eine Bestandsaufnahme.

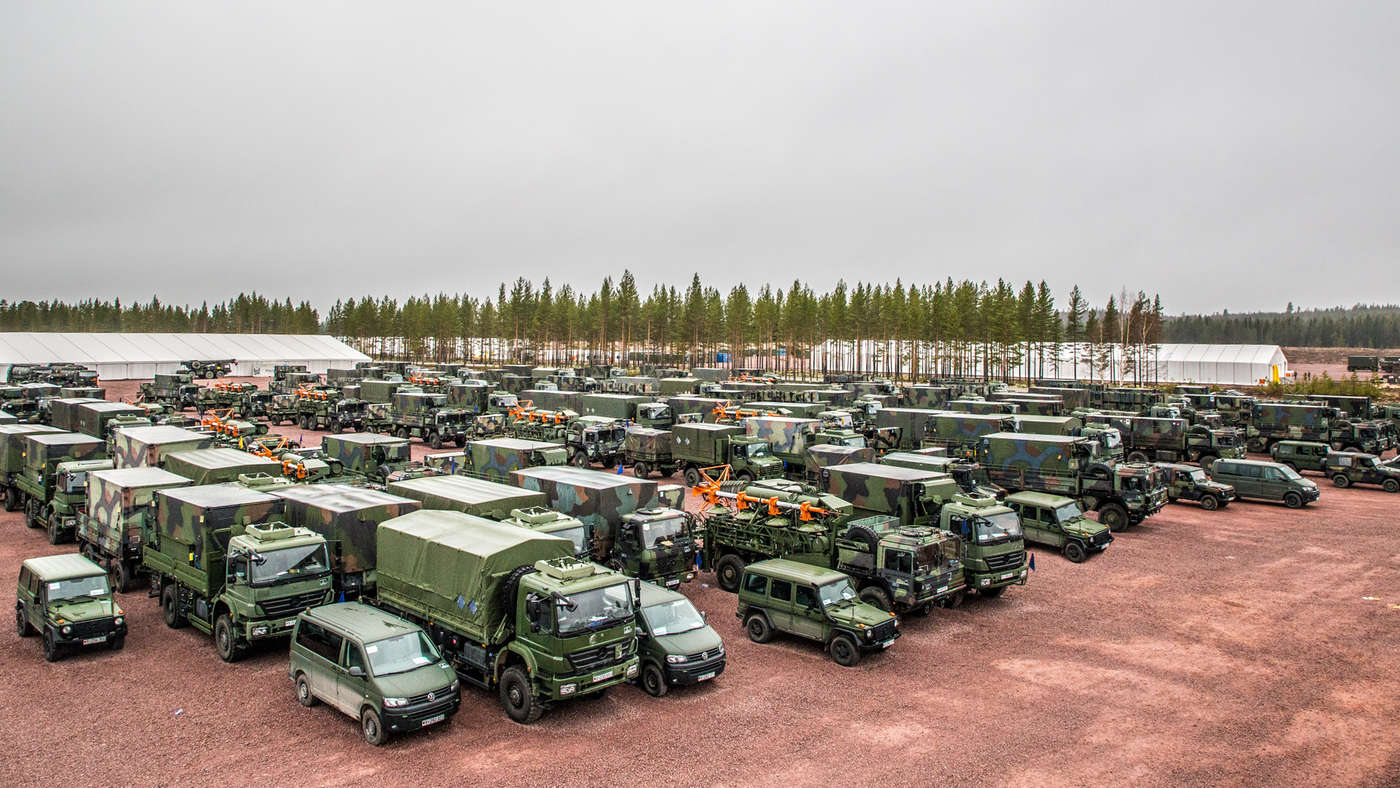

Bild 1 : Ein kleiner Ausschnitt des VJTF (Very High Readiness Joint Task Force) – Fuhrparks während der NATO-Übung Trident Juncture 2019 in Norwegen. Insgesamt gehören mehr als 2.200 Fahrzeuge zur VJTF-Brigade. Bundeswehr/Rainer Stolze
Im Bereich der Panzergrenadierbrigade 37 ist der Materialzulauf für den VJTF-Auftrag seit dem Sommer 2020 angelaufen. Die Brigade bereitet sich in diesem Jahr national auf die Führung der schnell verlegbaren, multinationalen Landstreitkräfte innerhalb der VJTF 2023 vor. Im kommenden Jahr befindet sie sich dann bereits in der Stand-Up-Phase für die VJTFund damit in einer Alarmierungszeit von 45 Tagen.
Bild 2: Der Brückenlegepanzer Leguan kann Geländeeinschnitte und Schluchten von bis zu 24 Meter Breite überwinden. Bis zu 72,6 Tonnen schwere Panzer können die Brücke passieren und sogar bis zu 83,5 Tonnen schwere Radfahrzeuge. Bundeswehr/Sven Fischer
Zufriedene Gesichter beim Panzerpionierbataillon 701 in Gera: Dort ist der neue Brückenlegepanzer Leguan bereits eingeführt worden. Mit seinen zwei unterschiedlich langen Brücken kann er die Voraussetzungen für das Überwinden von Gewässern und Geländeeinschnitten mit einer Breite von bis zu 24 Metern schaffen. „Aufgrund seiner Flexibilität und Robustheit, bringt das Waffensystem erhebliche Vorteile für das Zusammenwirken von Pionieren und Kampftruppe“, sagt Major Felix Oss, Chef der 2. Kompanie. In Gera sind bereits alle drei für die VJTF geplanten Leguane angekommen. Damit ist diese Fähigkeit in der Brigade bereits jetzt zu 100 Prozent vorhanden.
Fast monatlich neue Fahrzeuge
Auch in anderen Bereichen der Panzergrenadierbrigade 37 ist der Materialzulauf bereits jetzt besonders deutlich. So konnte die Nachtsichtbefähigung durch zusätzliche Nachtsichtgeräte deutlich verbessert werden. „Wichtig ist, dass auch beim militärischen Großgerät signifikante Zuwächse zu verzeichnen sind. Insbesondere bei dem Gepanzerten Transportkraftfahrzeug Boxer, dem Transportpanzer Fuchs, dem Führungs- und Funktionsfahrzeug Eagle IV und dem Allschutz-Transportfahrzeug Dingo sind deutlich mehr Fahrzeuge verfügbar. Diese Kapazitäten kommen direkt in der Truppe an. Zehn Boxer in einer speziellen Konfiguration als Führungsfahrzeug, die dann als bewegliche Befehlsstelle eingesetzt werden, sind bereits im Bereich der Brigade und weitere werden folgen“, sagt Major Karsten Gaebel, Abteilungsleiter Logistik im Stab der Brigade 37.
Ab September werden zudem 30 neue Kampfpanzer des Typs Leopard 2 A7 V den Kampfwert des Panzerbataillons 393 aus Bad Frankenhausen steigern. Auch die Auslieferungen von über 200 neuen Ungeschützten Transportfahrzeugen (UTF) seit Mitte vergangenen Jahres sorgen für eine erhebliche Verbesserung der logistischen Transportkapazitäten.
Es gibt aber noch einige Felder mit Handlungsbedarf – wie zum Beispiel bei den Tankcontainerfahrzeugen. „Sie sind für die Kraftstoffversorgung essenziell“, so Gaebel.
Brigade wird digital führungsfähig
Bild 3: Das neue Battle Management System (BMS) ermöglicht dem Fahrzeugkommandanten unkompliziertes Arbeiten. Für das Umrüsten müssen Com-Server, Rocky-Rechner und Module ausgetauscht werden, damit das BMS auf dem Fahrzeug genutzt werden kann. Bundeswehr/André Klimke
Nicht nur neues Großgerät kommt in der Brigade an, auch bereits vorhandene Fahrzeuge werden modernisiert. Für die Nutzung des neu in die Bundeswehr eingeführten Battle Management Systems (BMS), des Führungsinformationssystems, bedarf es einer Umrüstung der Bestandsfahrzeuge. Während der Kabelbausatz gleich bleibt, müssen einige Baugruppen, wie Rechner und Eingabemodule, ausgetauscht werden, damit das BMS auf den Fahrzeugen genutzt werden kann. Aktuell wird diese Hardware-Einrüstung für den Großteil der für die VJTF vorgesehenen Fahrzeuge vorgenommen. Bei 15 Prozent ist die Einrüstung bereits gänzlich abgeschlossen. Mit dem BMS können die Fahrzeuge dann führungswichtige Informationen und Lageentwicklungen untereinander sowie mit den Gefechtsständen digital austauschen. Darüber hinaus ermöglicht das System auch eine Datenübertragung mit den NATO-Partnern.
Ursprünglich war es das erklärte Ziel der Bundeswehrführung, dass die Brigade ausschließlich das bereits vorhandene eigene Material nutzt. Doch davon kann keine Rede sein. Wie bereits bei der Panzerlehrbrigade 9, die für die VJTF 2019 verantwortlich war, muss auch die Panzergrenadierbrigade 37 mit Material aus der ganzen Bundeswehr versorgt werden. Die Verschiebungen haben allerdings einen erheblich geringeren Umfang als noch im Jahr 2019.
Logistisch eine Herkulesaufgabe
Bild 4: Auch per Eisenbahntransport werden Gefechtsfahrzeuge aus vielen Standorten Deutschlands zu den Verbänden der Panzergrenadierbrigade 37 nach Sachsen und Thüringen gebracht. Bundeswehr/Alexander Klebba
In der Panzerlehrbrigade im niedersächsischen Munster wissen sie, was auf die Kameradinnen und Kameraden der Brigade 37 in den nächsten Monaten zukommt – es sei ein „logistischer Drahtseilakt“, heißt es aus Munster. Wie einst die Panzerlehrbrigade 9 wird sich auch der Großverband aus Sachsen der herausfordernden Frage stellen müssen, wo das benötigte Material für den Auftrag herkommt. Denn: Die Materiallage im Heer ist nach wie vor angespannt. Noch immer sind Ausrüstung und Ausstattung nicht so aufgefüllt, dass die Brigade den Auftrag aus eigener Kraft erfüllen könnte. Die Panzergrenadierbrigade 37 wird, wie zuvor die Panzerlehrbrigade 9, auf andere Verbände im gesamten Bundesgebiet zurückgreifen müssen, um das erforderliche Material für ihren ab 2022 beginnenden Auftrag zusammenzuziehen: „Viele Verbände des Heeres mussten und müssen auch in naher Zukunft unterstützen und auf Ausrüstung verzichten, die sie zur Ausbildung und Übung eigentlich dringend selbst benötigen“, so der Kommandeur der Panzerlehrbrigade 9, Brigadegeneral Christian Freuding. Zwar seien Verbesserungen in der materiellen Ausstattung durch die im Jahre 2014 eingeleitete Trendwende Material bereits in der Truppe spürbar, jedoch könne man die vorangegangenen „25 Jahre des Schrumpfens und Sparens“ nicht innerhalb von sieben Jahren wieder aufholen; zumal viel Gerät auch am Ende seiner Nutzungsdauer angekommen sei.
Über 1.000 Fahrzeuge aus fast 50 Verbänden
Bild 5: Die Ungeschützten Transportfahrzeuge (UTF) werden in der gesamten Panzergrenadierbrigade 37 für unterschiedliche Transportaufgaben eingesetzt. Sie haben eine tragende Rolle für die zeitgerechte Verlegefähigkeit der Brigade. Bundeswehr/Sven Fischer
Als erfahrener Logistiker weiß Hauptmann Lars Hagenstein von dem Berg an Arbeit, der vor der künftigen VJTF-Brigade liegt. Er selbst hat das alles bereits erlebt. Er ist in der Logistikabteilung der Panzerlehrbrigade 9 eingesetzt und war mitverantwortlich für die erforderlichen Materialverschiebungen in Vorbereitung auf den VJTF-Auftrag im Jahr 2019. Insgesamt waren für die VJTF damals rund 2.240 Fahrzeuge gefordert. Die Brigade selbst hatte aber nur etwas mehr als 1.200 in ihrem Bestand und bei denen ihr unterstellten Verbänden verfügbar. „Die restlichen etwas mehr als 1.000 Fahrzeuge mussten aus fast 50 anderen Verbänden zusammengezogen werden“, so Hagenstein. Allein die Vorbereitung zur Übergabe der Fahrzeuge bedarf großer Sorgfalt. Die Überprüfung der Materialvollzähligkeit nur eines Kampfpanzers Leopard 2 umfasst beispielsweise mehr als 300 Einzelteile, hinzukommen die Vorbereitung des Marsches und die dafür nötige Buchführung. In einem zweiten Schritt folgt dann die Verlegung der Fahrzeuge vom abgebenden Truppenteil zum Standort des VJTF-Verbandes per Straßenmarsch, Eisenbahn oder Schwerlasttransport.
32 Jahre und 5 Monate
Im aufnehmenden Truppenteil angekommen, erfolgt dann schlussendlich die Übernahme des Fahrzeuges: „Für die Verschiebung der mehr als 1.000 Fahrzeuge haben wir einen Gesamtzeitansatz von 73.440 Stunden beziehungsweise 8.160 Arbeitstagen oder 32 Jahren und 5 Monaten berechnet. Das ist eine gewaltige Zahl, aber absolut realistisch“, unterstreicht Hagenstein. Dabei handele es sich hierbei nur um die Übergabe von Fahrzeugen. Andere Ausrüstungsgegenstände wie beispielsweise Nachtsichtmittel, Handwaffen oder Spezialwerkzeuge, die ebenfalls quer durch die Republik verschoben werden mussten, seien laut Hagenstein in dieser Auflistung gar nicht enthalten und müssten noch zusätzlich „in Rechnung gestellt“ werden.
Am eingeschlagenen Weg festhalten
Bild 6: 300 Einzelteile müssen bei einem Kampfpanzer Leopard vor der Übergabe an einen anderen Verband überprüft werden. Bundeswehr/Geoffrey Thiel
Genau dieser logistische Drahtseilakt wird in diesem Jahr nun auch der Panzergrenadierbrigade 37 bevorstehen, wenn es heißt, die VJTF-Brigade in den Jahren 2022 bis 2024 materiell einsatzbereit zu machen. Im Vergleich zu 2019 gebe es nach Angaben der Heeresführung bereits signifikante Fortschritte beim Material, die auch in der Truppe zu spüren sind, wie zum Beispiel die Einrichtung des Battle Management Systems. Aber das ursprüngliche Ziel, die Brigade autark mit Material auszustatten, sei nicht erreichbar.
Gerade diese Erfahrungen machen deutlich, warum das Heer darauf angewiesen ist, die Trendwende Material auch über die nächsten Jahre fortzusetzen. Hier geht es um die Einsatzbereitschaft der Truppe und damit um die strategische Handlungsfähigkeit Europas sowie die Glaubwürdigkeit Deutschlands als Partner in der Transatlantischen Allianz.
Autoren: Timo Radke und Renzo Di Leo (Dieser Artikel wurde erstmals auf der Seite www.bundeswehr.de veröffentlicht)
Das Bundesamt für Ausrüstung, Informationstechnik und Nutzung der Bundeswehr (BAAINBw) hat bei der Rheinmetall MAN Military Vehicles (RMMV) weitere 1.401 Militär-Lkw der Kategorie Ungeschützte Transportfahrzeuge (UTF) im Gesamtwert von 543 MioEUR brutto bestellt. 1.000 dieser Fahrzeuge sind eine Beschaffung aus Zusatzmitteln des Konjunkturpaketes der Bundesregierung. Die Fahrzeuge sollen in den Jahren 2021 und 2022 ausgeliefert werden. Der im Juli 2017 geschlossene Rahmenvertrag über die Beschaffung hochmoderner militärischer Lkw, der ursprünglich die Lieferung von 2.271 Fahrzeugen vorsah, wurde um 1.000 Stück erhöht und lässt jetzt die Beschaffung von bis zu 3.271 UTF-Lkw zu.
Aus dem ursprünglichen Rahmenvertrag werden 292 Lkw der Zuladungsklasse 5 Tonnen und 109 Lkw der Zuladungsklasse 15 Tonnen abgerufen. Diese insgesamt 401 Fahrzeuge und weitere Serviceleistungen haben einen Wert von 154 MioEUR und sollen bis Ende 2021 ausgeliefert werden. In den Jahren 2021 und 2022 sollen darüber hinaus weitere 1.000 Lkw – davon 150 Fünf-Tonner und 850 Fünfzehn-Tonner – im Wert von rund 389 MioEUR beschafft werden. Diese aus dem Konjunkturpaket finanzierten Lkw werden bis Ende 2022 ausgeliefert.
Mit dem bedeutenden Vorhaben Erneuerung der Logistikfahrzeuge leistet der Düsseldorfer Technologiekonzern für Mobilität und Sicherheit einen wesentlichen Anteil bei der Modernisierung der viele tausend Fahrzeuge umfassenden Lkw-Flotte der Bundeswehr. Der überwiegende Teil der wesentlichen Komponenten – Motoren, Achsen, Getriebe und Aufbauten – entstammt deutscher Fertigung, die Montage der Fahrzeuge wird im Wiener RMMV-Werk erfolgen.
Die hohe weltweite Verbreitung von RMMV-Fahrzeugen bringt gerade im Hinblick auf multinationale Einsätze große Vorteile bei Interoperabilität und Logistik. Aktuell gehören unter anderem Großbritannien, Australien, Neuseeland und Dänemark zum Nutzerkreis. Norwegen und Schweden haben ebenfalls Lkw-Aufträge in nennenswerten Größen bei Rheinmetall platziert.
Die Bundeswehr erhält über 500 neue LKWs vom Typ „WLS (Wechselladersystem)“. Der dazugehörige Vertrag zur Herstellung und Lieferung wurde am 18. Juni 2020 im Bundesamt für Ausrüstung, Informationstechnik und Nutzung der Bundeswehr (BAAINBw) in Koblenz unterschrieben. Vertragspartner ist die Firma Rheinmetall MAN Military Vehicles GmbH (RMMV). Insgesamt kann das BAAINBw auf Grundlage des geschlossenen Vertrages bis zu 4.000 Fahrzeuge beschaffen. In einer ersten Tranche sollen 540 Wechselladersysteme der Zuladungsklasse 15 Tonnen zulaufen. „Mit diesem Vertrag knüpft das BAAINBw an die Erfolgsgeschichte der ungeschützten Transportfahrzeuge‚ UTF mil an.“, so OTL Bischof , der zuständige Projektleiter beim BAAINBw. Die Fahrzeuge sind hochmobil, geländegängig und allradgetrieben, können Ladungen von bis zu 15 Tonnen transportieren und sind mit der bewährten Wechselladerpritsche des schon eingeführten Systems MULTI ausgestattet. Dank dieser Wechselladereinrichtung kann das Be- und Entladen von Versorgungsgütern ohne weitere Unterstützung durch Umschlagmittel wie Krane oder Gabelstapler erfolgen.
Die Fahrerhäuser, die je nach Bedrohungslage in einer geschützten (umgangssprachlich: gepanzerten) oder ungeschützten (also ungepanzerten) Variante wechselweise aufgesetzt werden können, sind als 3-Mann-Fahrerhaus ausgeführt und nach den neuesten ergonomischen Erkenntnissen ausgestattet. In der geschützten Variante bieten sie den Insassen Schutz gegen Sprengstoffanschläge, Beschuss mit Handfeuerwaffen sowie die Wirkung von ABC-Waffen. Das Volumen des Vertrages von über 350 Millionen Euro beinhaltet neben der Lieferung der Fahrzeuge und des Zubehörs auch die Schulung des technischen Personals der Bundeswehr.
Neue Generation ungeschützter Transportfahrzeuge für die Bundeswehr – die Fahrzeugfamilie Ungeschützte Transportfahrzeuge der Zuladungsklasse 5t-15t (UTF mil 5t-15t) – und die Durchführung der technisch-logistischen Einsatzprüfung (TLEP) am AusbZTLS
Am 5. Juli 2017 haben das Bundesamt für Ausrüstung, Informationstechnik und Nutzung der Bundeswehr (BAAINBw) und Rheinmetall MAN Military Vehicles (RMMV) einen Rahmenvertrag zur Lieferung von 2.271 ungeschützten militarisierten Transportfahrzeugen (UTF mil) – als Nachfolger für die teilweise über 40 Jahre alten LKW 5, 7, 10t Kat 1 – abgeschlossen. Am AusbZTLS wurde im Zeitraum von Januar bis Oktober 2018 im Rahmen der integrierten Nachweisführung die technisch-logistische Einsatzprüfung durchgeführt.
Die Produktion der Fahrzeuge erfolgt im RMMV Werk in Wien. Die bestellten UTF mil sollen in den nächsten sechs Jahren der Truppe zulaufen. In 2018 wurden bereits die ersten 90 UTF mil an das Materiallager Karlsruhe übergeben. Dort werden die Fahrzeuge nach Vorgabe der militärischen Organisationsbereiche komplettiert und im Anschluss an die Truppe ausgeliefert.
Die integrierte Nachweisführung
Zu Beginn der Realisierungsphase im August 2016, etwa ein Jahr vor Vertragsabschluss, wurde durch die Projektleitung BAAINBw das AusbZTLS und die LogSBw aufgefordert, an den für die Erprobung durch die Wehrtechnischen Dienststellen vorgesehenen Fahrzeugen, eine erste Begutachtung aus taktischer und technisch-logistischer Sicht noch im Wettbewerb durchzuführen und einen Ergebnisbericht zu verfassen. Ziel war es, die Rüstsatzintegration der Kommunikationssysteme und der Waffenstation hinsichtlich Bedienung, Inbetriebnahme, Wartung und Instandhaltung zu bewerten, um Verbesserungspotential frühzeitig zu erkennen und um Mängel bei der Konstruktion aus Sicht der Instandhaltung noch vor der Serienfertigung durch den Hersteller abstellen zu lassen. Die gewonnenen Erkenntnisse und sämtliche durch die beiden Ausbildungseinrichtungen eingebrachten Verbesserungsvorschläge wurden in die Leistungsbeschreibung für den Serienvertrag umgesetzt. Im weiteren Verlauf der Realisierungsphase wurde in zwei weiteren Stellproben die Umsetzung durch die Industrie erneut begutachtet und bewertet. Im Ergebnis wurde damit am Serienfahrzeug die Bedienbarkeit, Wartung und Instandhaltung erheblich verbessert und von Anfang an sichergestellt.
Nach Vorschlägen AusbZTLS konstruktiv geänderte Unterbringung der Kommunikationssysteme bei der 2. Stellprobe im November 2017
Allen im Projekt beteiligten Dienststellen war von Beginn an daran gelegen, die Beschaffung der neuen Fahrzeugfamilie in einem sehr straffen Zeitplan zu realisieren. Im Juli 2014 wurde durch BMVg die Erarbeitung der Fähigkeitslücke und Funktionale Forderungen beauftragt. Nur 47 Monate später, im März 2018, stand das 1. Seriengerät für die integrierte Nachweisführung zur Verfügung. Ziel war es, möglichst schnell die Genehmigung zur Nutzung zu erreichen. Um den Zeitplan einzuhalten, wurde auch bei der technisch-logistischen Einsatzprüfung (TLEP) vom Standardverfahren abgewichen. Nach erfolgter Erprobung der Nachweismuster durch die Wehrtechnischen Dienststellen stand ab Januar 2018 ein Fahrzeug, das zu etwa 80% dem zukünftigen Serienfahrzeug entsprach, für die TLEP zur Verfügung. Da andere Nationen wie z.B. Großbritannien, Neuseeland oder auch Australien bereits ähnliche Fahrzeuge in Nutzung haben, konnte die Firma RMMV neben dem Sonderwerkzeug auch handelsübliche Dokumentationen, zum Teil in englischer Sprache, zur Verfügung stellen.
Am 10.01.2018 begann am AusbZTLS die TLEP. Im ersten Schritt wurden die von RMMV und MAN vorgeschriebenen Wartungs- und Serviceintervalle in ein militärisches Fristenkonzept umgesetzt, sowie alle Fristenarbeiten praktisch durchgeführt, um die einzelnen Tätigkeiten und Ebenen der Instandsetzung festzulegen. Hierbei zeigte sich, dass der Aufwand für die planmäßige Instandhaltung erfreulich gering ausfällt. Insgesamt werden für sämtliche Fristenarbeiten gerade einmal 27 verschiedene Ersatzteile benötigt. Da einige Fristenarbeiten nur alle 48 Monate fällig sind, wurde eine F5 Frist eingeführt.
Wesentlich ist aus Sicht des „Instandsetzers“ ist der Austausch der Hauptbaugruppen. Da der Zeitaufwand für die Instandhaltung moderner, hochkomplexer Baugruppen wie Motor, Achsen und Getriebe erheblich ist, ist der Austausch der Hauptbaugruppen bei der Feldinstandsetzung in der Instandhaltungsstufe 3 (IHS 3) von elementarer Bedeutung. Im zweiten Schritt der TLEP wurde daher der Austausch der Hauptbaugruppen praktisch erprobt und die Instandhaltungszeiten für die einzelnen Tätigkeiten ermittelt. Im Ergebnis bleibt festzuhalten, dass sich sämtliche Hauptbaugruppen in der IHS 3 ohne feste Infrastruktur auswechseln lassen.
Auswechseln der Vorderachse am UTF mil ZLK 5t Nachweismuster
Auswechseln des Motors am UTF mil ZLK 15t Serienfahrzeug Auswechseln Hauptbaugruppen Zeitbedarf in Stunden: #Getriebe 5t: 8h; 15t: 12h #Motor 5t: 14h; 15t: 22h #Achsen 3h
Das Abnehmen des Fahrerhauses ist konstruktiv exzellent gelöst und lässt sich in 2,5h durchführen. Daraus ergibt sich die Möglichkeit, die ungeschützten Fahrerhäuser durch geschützte Fahrerhäuser in ca. 7h in der IHS 3, also in der Truppe, auszutauschen. Neben dem Fahrerhaus sind lediglich noch die Blattfedern der Vorderachse und die Hydraulikzylinder für die Fahrerhauskippvorrichtung umzurüsten, da das geschützte Fahrerhaus ca. 2t schwerer sein wird. Voraussetzung für den Tausch ist, dass die geschützten Fahrerhäuser innen vollständig ausgestattet sind und somit keine Umbaumaßnahmen erforderlich sind. Im Rahmen des zurzeit laufenden Rüstungsprojekts UTF 15t mil gl Wechselladersystem werden geschützte Fahrerhäuser qualifiziert. Eine Beschaffung von geschützten Fahrerhäusern für die UTF mil-Flotte ist angedacht.
Demontiertes ungeschütztes FahrerhausUTF mil ZLK 15t Serienfahrzeug mit demontiertem ungeschütztem Fahrerhaus
UTF mil ZLK 15t Serienfahrzeug mit geschütztem Fahrerhaus
Die Diagnosesysteme und das interne Prüfsystem
Ein weiterer wesentlicher Punkt bei der TLEP ist der Nachweis der Prüf- und Diagnosefähigkeit bei auftretenden Störungen. Die UTF mil verfügen über ein internes Prüfsystem, mit dem alle Betriebsparameter überwacht werden. Auftretende Fehler und Störungen werden dem Fahrer über das Display im Armaturenbrett angezeigt. Für die IHS 2 und 3 wird die Fehlerdiagnose mit Hilfe des handelsüblichen Diagnosemittels MANCATS III aus dem Hause MAN realisiert. Das MANCATS III ist für die Fehlersuche und Diagnose bei Betriebsstörungen zwingend erforderlich. Eine abschließende Instandhaltung ohne den Einsatz des MANCATS III ist nicht möglich. Durch den Einsatz dieses Diagnosemittels ist der „Instandsetzer“ in der Lage, eine umfassende und bis in die Tiefe reichende Fehlersuche durchzuführen. Über den im Sonderwerkzeugsatz vorhandenen Adapterkasten können gezielt Messungen einzelner Sensoren und Geber – ohne Öffnen des Kabelbaums – durchgeführt werden. Der Wechsel der neun im Fahrzeug verbauten Steuergeräte ist nur mit Hilfe des MANCATS III möglich. Das Diagnosemittel deckt alle erforderlichen Prüfbereiche für die IHS 2-3 ab.
MANCATS III Angeschlossen an UTF mil ZLK 15t
Nachdem am 26.03.2018 zwei Serienfahrzeuge an das AusbZTLS geliefert wurden erfolgte mit der Bereitstellung des Prüfentwurfs der IETD am 14.06.2018 der Einstieg der anderen Dezernate des Bereichs Technik/Logistik in die Prüfung der Kommunikationssysteme, der Waffenstation, der Schutzausstattung und der Klimaanlage.
Die TLEP endete am 31.08.2018 mit der Durchführung der technischen Materialprüfung (TMP). Dabei wurde der Nachweis erbracht, dass die Durchführung der TMP durch die militärische Prüforganisation mit der vorhandenen Ausstattung sichergestellt ist. Eine wesentliche Feststellung der TLEP war, dass bis zum Herstellen der vollständigen Versorgungsreife die Fahrzeuge unter Erfüllung folgender Voraussetzungen schon jetzt nahezu uneingeschränkt instandhaltbar sind:
Sonderwerkzeugsätze sind an die Truppe ausgeliefert,
Ersatzteilerstbedarf ist in der Versorgungskette verfügbar,
vorgesehenes Instandhaltungspersonal hat am AusbZTLS die eingerichteten Systemtechniklehrgänge besucht,
handelsübliche Dokumentation steht dem Instandhaltungspersonal zur Verfügung und
Unterstützung des militärischen Instandhaltungspersonal bei Fragen und Problemen erfolgt über HelpDesk Einsatz AusbZTLS.
Ausblick auf die Lehrgänge UTF mil 5t-15t am AusbZTLS
Am AusbZTLS werden für die Ausbildung des Instandhaltungspersonals zwei Systemtechnik Lehrgänge eingerichtet. Der Lehrgang Systemtechnik 1 hat den Schwerpunkt Instandhaltung der UTF mil und der Lehrgang Systemtechnik 2 wird im Schwerpunkt die Diagnose und Fehlersuche abbilden. Beide Lehrgänge sind zurzeit mit einer Lehrgangsdauer von jeweils 10 Ausbildungstagen ausgeplant. Im Jahr 2019 werden die ersten beiden Pilotlehrgänge am AusbZTLS durchgeführt. Die UTF mil werden zusätzlich in die integrierte Meisterausbildung eingebunden und der Bremsenwerkstatt steht das Nachweismuster als zusätzliches Ausbildungsgerät zur Verfügung. Damit die Durchführung der geplanten Ausbildungen sichergestellt werden kann, wird dem AusbZTLS eine umfangreiche Ausbildungsausstattung Instandsetzung (AAI) zur Verfügung gestellt. Neben dem bereits vorhandenen Sonderwerkzeug und den drei UTF mil der Einsatzprüfung, wurde nach gemeinsamer Planung BAAINBw mit AusbZTLS, die Beschaffung von zwei Trainingsmodellen „Kombinierte Elektrik- und Bremsensysteme“ sowie die Beschaffung einzelner Baugruppen als Ergänzung für eine moderne, fordernde Ausbildung eingeleitet.
Zusammenfassung
Als Ergebnis der TLEP lässt sich folgendes festhalten: Über alle Fachtechniken hinweg ist die Fahrzeugfamilie als gut instandhaltbar bewertet worden. Es ergab sich nur eine geringe Anzahl an Änderungsforderungen, die im Wesentlichen die Dokumentation und das Sonderwerkzeug betreffen. Im Gesamtergebnis wurde aus technisch-logistischer Sicht die Fahrzeugfamilie „Ungeschützte Transportfahrzeuge der Zuladungsklasse 5t-15t“ als geeignet bewertet. Dieses erfreuliche Resultat ist insbesondere auf die frühzeitige und konsequente Einbindung des AusbZTLS in der gesamten Realisierungsphase zurückzuführen. Die Genehmigung zur Nutzung durch die Truppe wurde am 17.01.2019 erteilt. Damit erhält die Truppe ein sehr robustes, hochmobiles und modernes Fahrzeug mit hohem Einsatzwert, das alle anfallenden Transportaufgaben genauso zuverlässig erfüllen wird, wie es die LKW der Kat 1 Generation die zurückliegenden 40 Jahre getan haben.
